Dane techniczne

Zakres pomiarowy	Typ kabla 0-200 metrów; Typ wędki 0-4 metry; Typ pancerny 0-15 metrów
Dokładność	±0.5%, ±0.2%
Temperatura robocza	-20...80 stopni
Sygnał wyjściowy	System-dwuprzewodowy 4–20 mA DC (opcjonalnie HART)
Zasilanie	Standardowe 24VDC (12-36VDC)
Nośność	0-600Ω
Materiał obudowy	Odlew aluminiowy
Klasa ochrony	IP65
Podłączenie elektryczne	Standardowe M20×1,5F

Arkusz danych

Model	Parametry
UHF-LT 2088GPLT 2088GPKLT	Typ kabla ({{0}przeciwwybuchowość nie jest opcjonalna, maks.. 4 m) Typ pręta (konfiguracja standardowa obudowa 2088; maks.. 4 m) Elastyczny pręt zbrojony ze stali nierdzewnej, maks.. 15 m (Standardowa obudowa 2088, 4-20 mA DC + sygnał HART)
Kod	Materiał obudowy
01 02	Obudowa ze stopu aluminium (obudowa 2088) bez mieszkania
Kod	Sygnał wyjściowy
E	4-20mADC
S	4-20mADC+HART
M	Modbus 485
Kod	Materiał obudowy przyrządu (dotyczy tylko kodu 01)
A	Stop aluminium o niskiej zawartości-miedzi
B	Stal nierdzewna
Kod	Interfejs elektryczny
1	M20×1.5F
2	1/2NPT-14F
Kod	Transduktor
01	Krzem dyfuzyjny (standard)
02	Kondensator ceramiczny (specjalny)
Kod	Zwilżona część
04	304SS
06	316LSS
Kod	Metoda instalacji
A B C	Brak wspornika montażowego i kołnierza Wspornik montażowy Montaż kołnierzowy (określić specyfikację kołnierza, min. DN32)
Kod	Części opcjonalne (nie wybrane, chyba że są wymagane)
M1	Głowica miernika z wyświetlaczem LED
M4	Wielofunkcyjny-cyfrowy miernik LCD
Da	Exd
Fa	Exia
Kod	Zakres pomiarowy
	XX m
Średnia gęstość	Gęstość medium musi pozostać stabilna i niezmieniona; w przeciwnym razie pojawią się błędy wynikające z różnic w gęstości.

Podwodny typ kablowy-o długości przekraczającej 50 metrów to specjalne zamówienie niestandardowe.

Przykład wyboru: UHF-LT01E01A10104M1-0...1m 0,95

Cechy

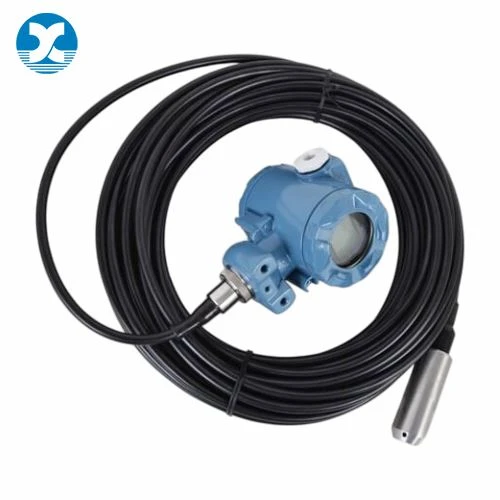

Zatapialny przetwornik ciśnienia jest hermetycznie uszczelniony i zapewnia długą żywotność produktu oraz zaawansowaną szczelność.

Zatapialny przetwornik ciśnienia jest dostępny w różnych średnicach, począwszy od 17 mm, a jego obudowa wykonana jest ze stali nierdzewnej po różne rodzaje tworzyw sztucznych, ceramiki i stali nierdzewnej.

Zatapialny przetwornik ciśnienia z odłączaną sondą umożliwia bezproblemową-wymianę na miejscu, bez konieczności demontażu kabla.

Zatapialny przetwornik ciśnienia może być stosowany do mediów płynnych, lepkich i o konsystencji pasty.

Certyfikat CE gwarantuje bezpieczeństwo produktu.

Jak to działa

Zasada działania opiera się na ciśnieniu hydrostatycznym-ciśnieniu wywieranym przez ciecz w stanie spoczynku.

Ciśnienie hydrostatyczne

P.=ρgh

Gdzie:
P= ciśnienie hydrostatyczne
ρ= gęstość cieczy
g= przyspieszenie grawitacyjne
h= wysokość cieczy nad czujnikiem

Mówiąc najprościej, membrana przetwornika wykrywa ciśnienie, które rośnie wraz z wysokością cieczy. Ciśnienie to jest następnie przekształcane na sygnał elektryczny-najczęściej w postaci wyjścia 4-20 mA lub protokołu cyfrowego, który można przesłać do systemów sterowania, sterowników PLC lub rejestratorów danych. Odczyt uzyskiwany przez podwodny przetwornik poziomu zależy wyłącznie od wysokości i gęstości cieczy, a nie od kształtu pojemnika.
